Кол-во обратных клапанов - 3шт.
Номинальное давление, кгс/см², не более 200

Коллектор рамповый КР-02-03, 3 клапана, коррозионостойкий

  • Описание

Наименование

Значение

Количество обратных клапанов, шт

3

Наибольшее входное давление,(PN) кгс/см² (МПа),  не более

200

Диаметр номинальный, (DN), мм

3,5

 Наибольший расход газа, м³/час

150

Габаритные размеры, мм

- ширина

- длина

- высота



115

820

120

Присоединительные резьбы:
выходных штуцеров коллектора
входных штуцеров запорных клапанов


G3/4
G3/4

Масса, кг, не более

3,5

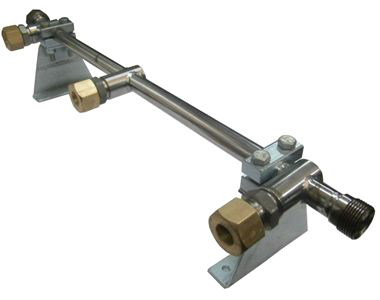

Коллектор коррозионостойкий  предназначен для соединения газовых баллонов в баллонную распределительную рампу (рампа углекислотная).

Состоит из основания коллектора и обратных клапанов. Резьба на клапанах и торцевых концах коллектора G3/4. Клапаны являются запорными устройствами при хранении и расходовании газов. Все элементы коллектора выполнены из нержавеющей стали.

Высота кронштейнов коллектора 95 мм. На коллекторах имеются два выходных штуцера с резьбой G3/4, один из них используется по прямому назначению, а на другой установлена глухая гайка с полиамидной заглушкой. На свободный штуцер может быть установлен измерительный узел или межрамповый змеевик из нержавеющей стали для присоединения другого коллектора, при сборке рамп с большим количеством баллонов.
