Кол-во кислородных вентилей - 3шт.
Номинальное давление, кгс/см², не более 200

Коллектор рамповый КР- 02, 3 вентиля

  • Описание

Наименование

Значение

Количество вентилей, шт

3

Наибольшее входное давление,(PN) кгс/см² (МПа),  не более

200

Диаметр номинальный, (DN), мм

3,5

 Пропускная способность редуктора, м³/час

6,0

Габаритные размеры, мм

- ширина

- длина

- высота



275

850

245

Присоединительные резьбы:
выходных штуцеров коллектора
входных штуцеров запорных клапанов


G3/4
G3/4

Масса, кг, не более

6,0

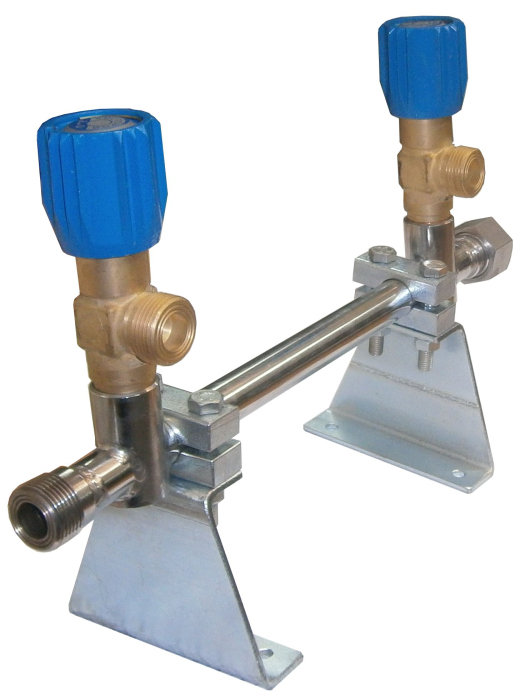

Состоит из основания коллектора и установленных на него вентилей ВК-97.

Резьба на вентиле и торцевых концах коллектора G3/4 .

Высота кронштейнов 95 мм.

На коллекторах имеются два выходных штуцера с резьбой G3/4, один из них используется по прямому назначению, а на другой установлена глухая гайка с полиамидной заглушкой. На свободный штуцер может быть установлен измерительный узел или межрамповый змеевик из нержавеющей стали для присоединения другого коллектора, при сборке рамп с большим количеством баллонов.
