Кол-во запорных клапанов - 3шт.
Номинальное давление, кгс/см², не более 200

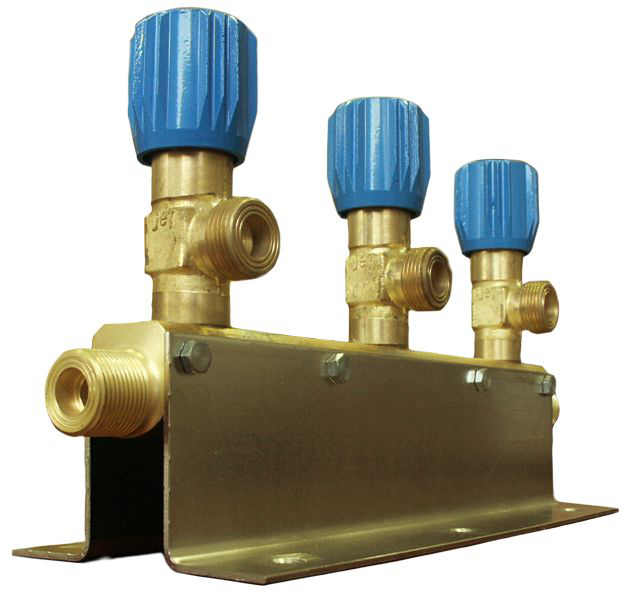

Коллектор рамповый КР-01-02 кислородный 3-х вентильный

  • Описание

Наименование

Значение

Количество клапанов запорных К-2107-200, шт

3

Номинальное давление,(PN) кгс/см², не более

200

Диаметр номинальный, (DN), мм

3,5

Наибольший расход газа, м3/час

150

Габаритные размеры, мм

- ширина

- длина

- высота



110

355

215

Присоединительные резьбы:
выходных штуцеров коллектора
входных штуцеров запорных клапанов


G3/4
G3/4

Масса, кг, не более

5,7



Коллектор рамповый КР-01 предназначен для объединения кислородных баллонов в рампу — кислородные станции (газобаллонные), для последующей подачи рабочей среды к потребителю.

Используемый материал- латунь.

На коллекторах имеются два выходных штуцера с резьбой G3/4, один из них используется для присоединения редуктора или арматуры высокого давления , а на другой установлена глухая гайка с латунной заглушкой. На свободный штуцер может быть установлен измерительный узел или межрамповый медный змеевик для присоединения другого коллектора, при сборке рамп с большим количеством баллонов.

Коллектор рамповый КР-01 так же используется при монтаже рамп закиси азота, азота, аргона и сжатого воздуха.
