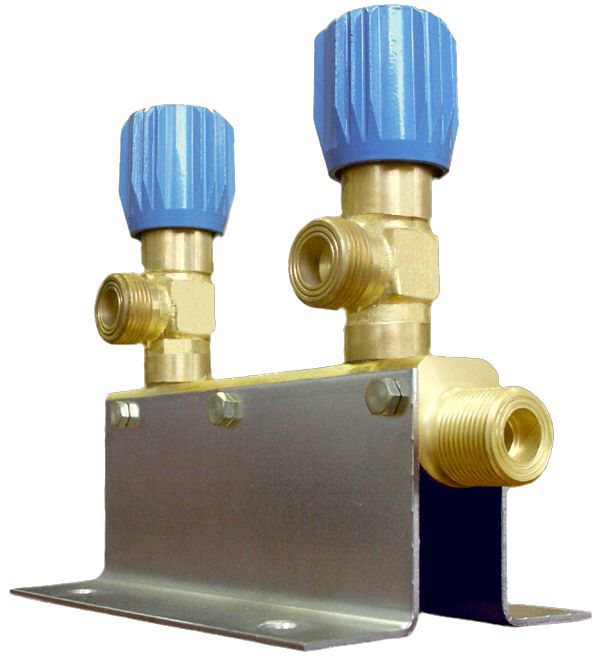

Коллектор рамповый КР-01-03 кислородный 2-х вентильный
Кол-во запорных клапанов - 2шт.
Номинальное давление, кгс/см², не более 200
Коллектор рамповый КР-01-03 кислородный 2-х вентильный
- Описание
Наименование |
Значение |
Количество клапанов запорных К-2107-200, шт |
2 |
Номинальное давление,(PN) кгс/см², не более |
200 |
Диаметр номинальный, (DN), мм |
3,5 |
Наибольший расход газа, м3/час |
150 |
Габаритные размеры, мм - ширина - длина - высота |
110 235 215 |
Присоединительные резьбы: |
|
Масса, кг, не более |
3,7 |
Коллектор рамповый КР-01 предназначен для объединения кислородных баллонов в рампу — кислородные станции (газобаллонные), для последующей подачи рабочей среды к потребителю.
Используемый материал- латунь.
На коллекторах имеются два выходных штуцера с резьбой G3/4, один из них используется для присоединения редуктора или арматуры высокого давления , а на другой установлена глухая гайка с латунной заглушкой. На свободный штуцер может быть установлен измерительный узел или межрамповый медный змеевик для присоединения другого коллектора, при сборке рамп с большим количеством баллонов.
Коллектор рамповый КР-01 так же используется при монтаже рамп закиси азота, азота, аргона и сжатого воздуха.
